CẦU TRỤC QUAY 500KG

CẦU TRỤC QUAY 500KG

Mã sp: CẦU TRỤC QUAY 500KG

Công trình cầu trục quay 500kg, sử dụng palang xích điện HAK 1 tấn, chiều cao 4 mét, thi công trong vòng 3 ngày, bảo hành 12 tháng
CẦU TRỤC QUAY 500KG
CẦU TRỤC QUAY 500KG

Mã sp: CẦU TRỤC QUAY 500KG

Mẫu CẦU TRỤC QUAY 500KG

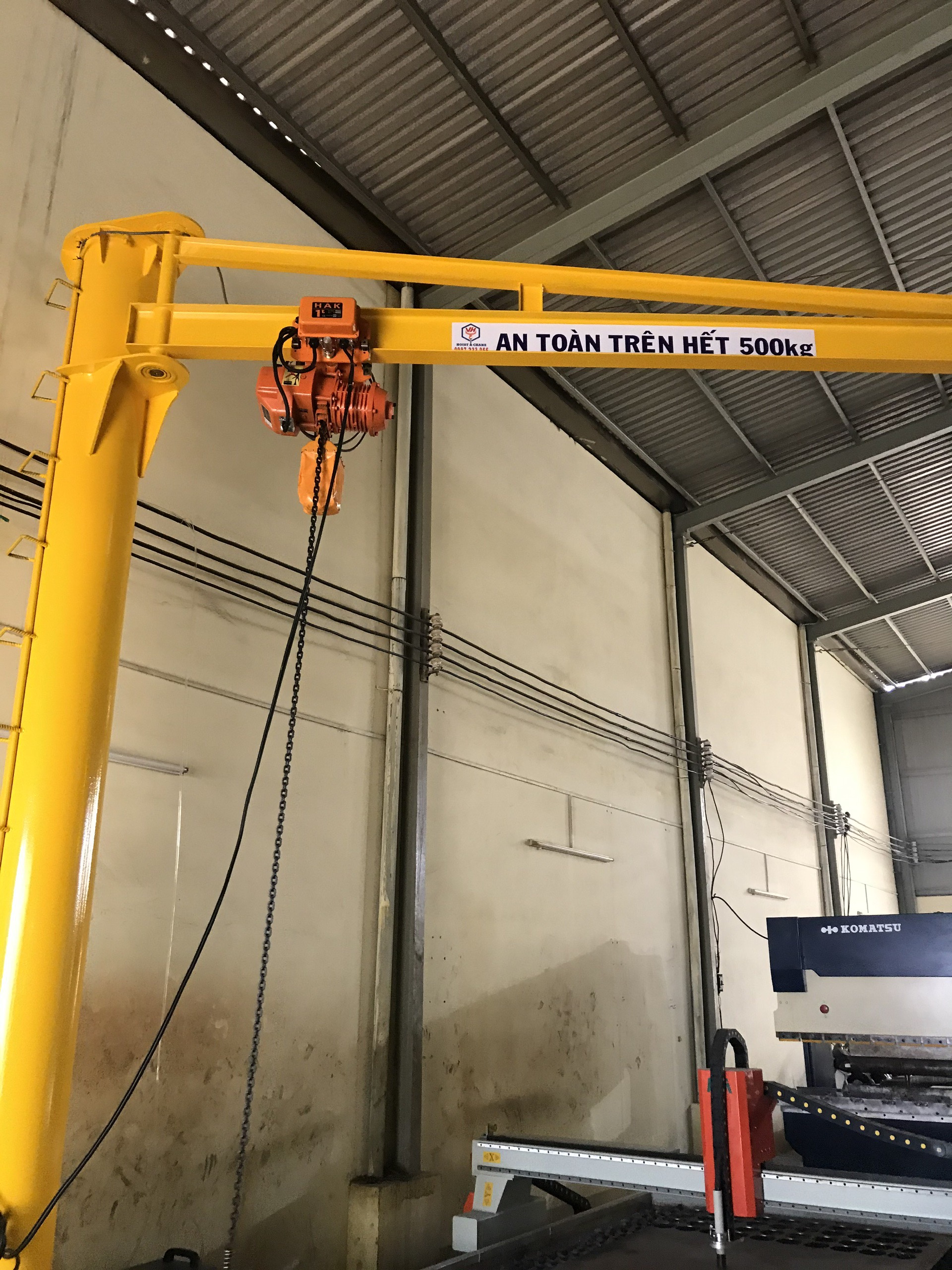

Cầu trục quay 500kg

Mã sp: Cầu trục quay 500kg

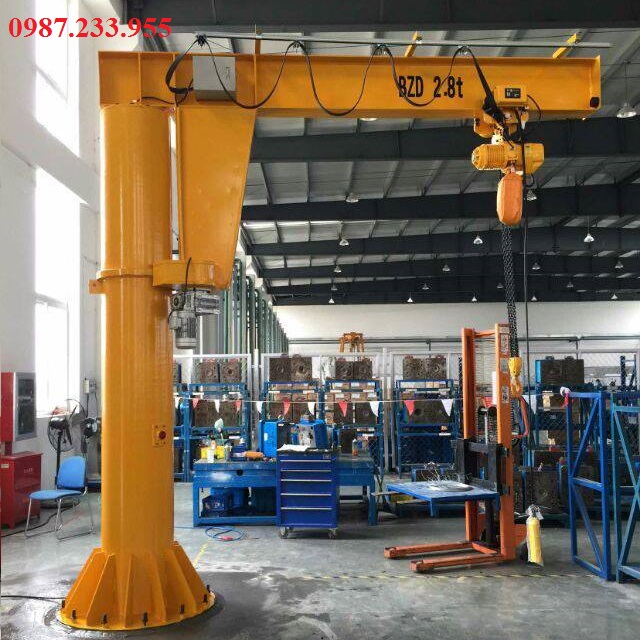

Cẩu trục quay 2.8 tấn

Mã sp: Cẩu trục quay 2.8 tấn

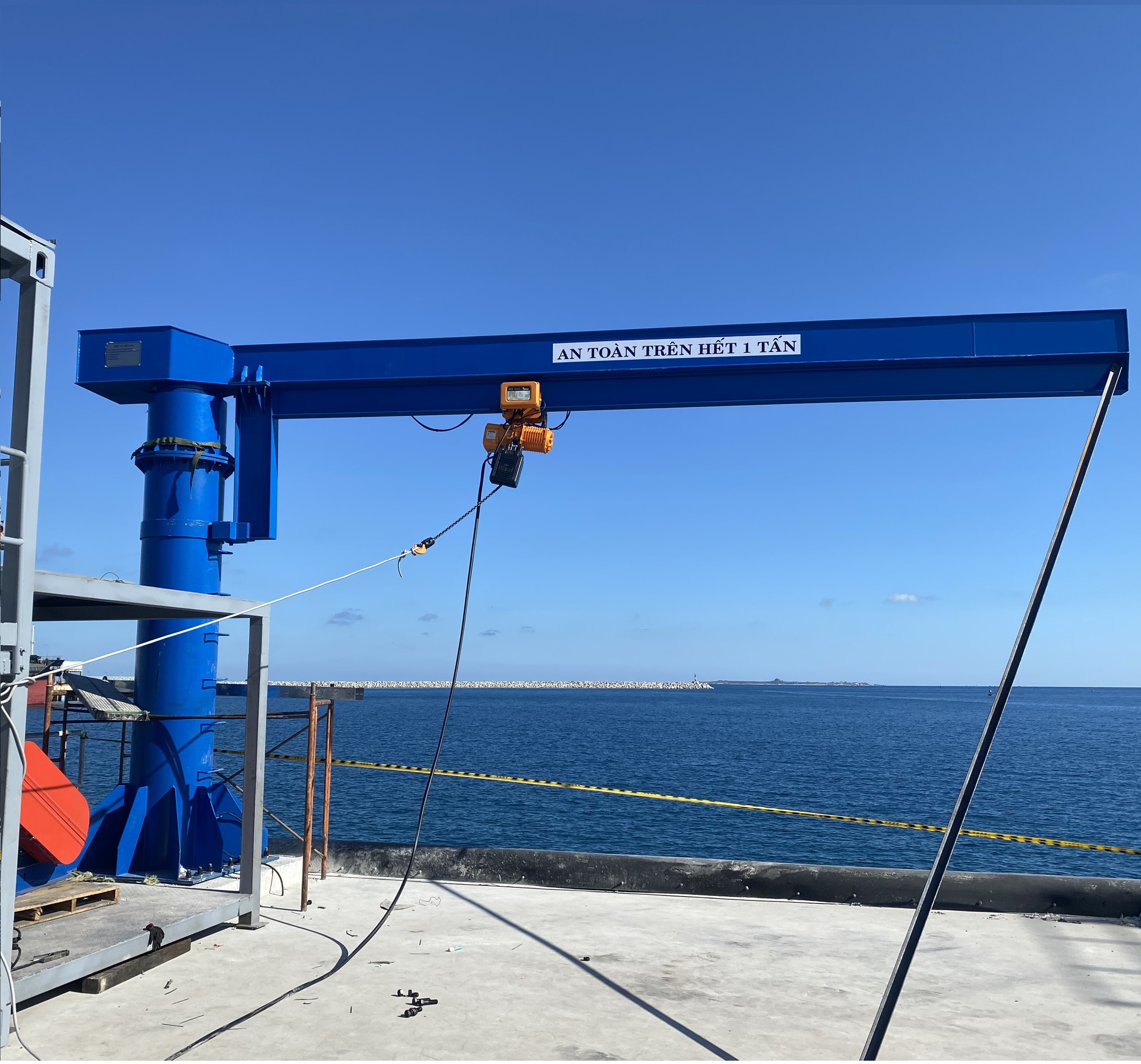

Cầu trục quay 1 tấn

Mã sp: Cầu trục quay 1 tấn

Chi tiết sản phẩm

1. Cầu trục quay là gì?

Cầu trục Quay là dạng cầu trục dùng palang nâng hạ hàng hóa trong phạm vi bán kính đã dự tính sẵn khi lắp đặt. Cẩu trục xoay có tải trọng từ 500kg - 5 tấn, kết cấu nhỏ gọn, chi phí thấp, khẩu độ lên đến 10 mét, chiều xoay 360. Có rất nhiều loại cầu trục xoay, Sau đây là loại cầu trục xoay tay 500kg lắp đặt trong nhà xưởng.

Thông số kỹ thuật cơ bản

Sản phẩm

Cầu trục, Cầu trục quay, Cẩu trục xoay, Cầu trục nhà xưởng

Sức nâng

500kg – 1 - 2 – 3 - 5 - 7,5 - 10 tấn

Tầm với (Bán kính quay)

2m đến 10m

Chiều cao nâng

6-9-12-18m

Chế độ làm việc

Fem 1Am/2m/3m

Tiêu chuẩn chế tạo

TCVN, DIN, ISO

Tốc độ nâng (m/phút)

2,3 - 10m/phút.

Di chuyển pa lăng

8,5 - 12,5 - 20 m/phút.

Tốc độ quay

0,6 vòng/phút - 1,5 vòng/phút hoặc quay bằng tay

Thiết bị chính

 Palang LK, Sungdo, Hyundai, Daesan, Hitachi, HAK

Thời gian chế tạo

20~25 ngày.

Phạm vi lắp đặt

Toàn quốc

Bảo hành

12 tháng

2. Cấu tạo cơ bản của cầu trục quay

Cầu trục quay bao gồm: kết cấu thép của cẩu quay ( thân cột và dầm chính hay còn gọi là cần cẩu, tay với), cơ cấu quay cần, thiết bị Palang và hệ thống điện điều khiển. Điều lưu ý đặc biệt khi làm cẩu quay là phải đảm bảo kết cấu móng vững chắn, gia cố bê tông cốt thép chịu được tải trọng cao mới đảm bảo cầu quay làm việc ổn định.

+ Kết cấu thép của cẩu quay:  gồm thân cột và dầm chạy palang. Cột có tiết diện ngang, cột là hình tròn rỗng được chế tạo từ thép ống công nghiệp. Dầm chạy Palang có tiết diện hình chữ I làm từ thép đúc  hoặc thép hàn tổ hợp.

+ Cơ cấu quay cần: có 2 dạng chính là cơ cầu quay cần trục xoay trùng với cột hoặc dạng trục quay không trùng mà nằm song song.

+ Thiết bị Palang : đây là thiết bị chính treo dưới dầm đỡ. Tùy theo nhu cầu sử dụng có thể trang bị Palang xích kéo tay, Palang xích điện, Palang cáp điện…

+ Hệ thống điện điều khiển: bao gồm hệ điện ngang cáp điện cho palang, tủ điện điều khiển palang, công tắc hành trình và tủ điện chân cột.

  • Hệ điện ngang: thường dùng hệ máng C cáp dẹp để dây trượt êm, an toàn và tuổi thọ cao.
  • Tủ điều khiển palang : được trang bị sẳn từ palang tuy nhiên nên tích hợp thêm biến tầng nâng hạ giúp palang di chuyển êm hơn và thao tác lắp ráp dễ dàng hơn.
  • Tủ điện chân cột: trang bị attomat chống giật và đèn báo giúp ngăn chặn sự cố chập cháy điện.
  • Công tắc hành trình di chuyển: giúp palang di chuyển đến chuyển đến cuối hành trình an toàn không bị va đập và Ụ chắn.

Quý khách có nhu cầu tư vấn thiết kế cầu trục quay xin vui lòng liên hệ trực tiếp Hotline: 0987.233.955 hoặc gửi yêu cầu qua mail Palanghyundai@gmail.com chúng tôi sẽ liên hệ lại và báo giá sớm nhất cho khách hàng.
