CỔNG TRỤC DẦM ĐÔI 35 TẤN

CỔNG TRỤC DẦM ĐÔI 35 TẤN

Mã sp: CỔNG TRỤC DẦM ĐÔI 35 TẤN

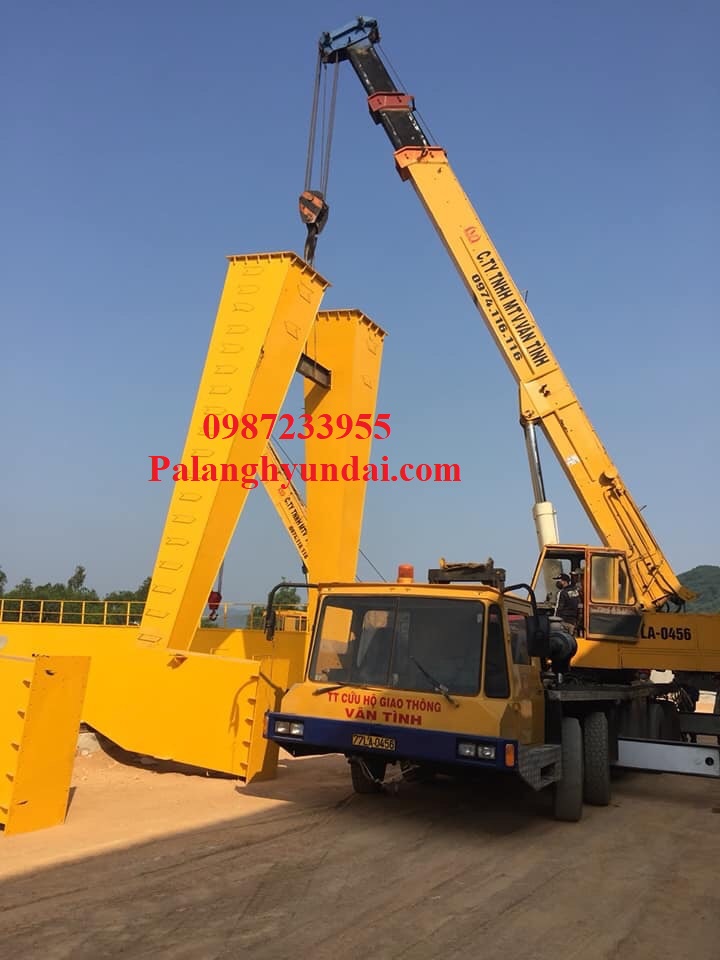

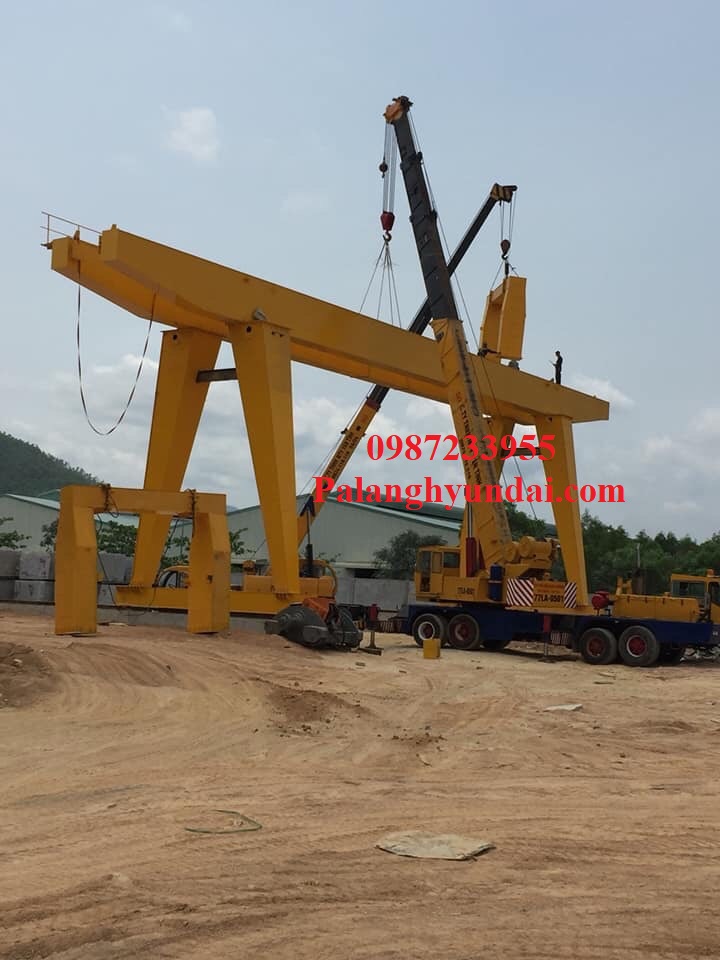

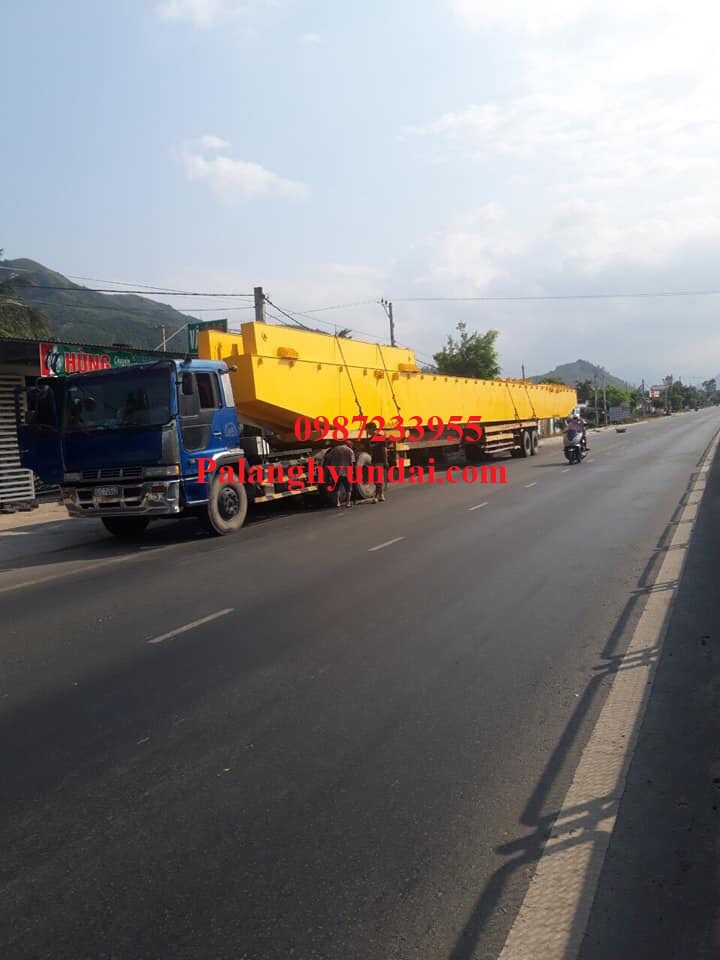

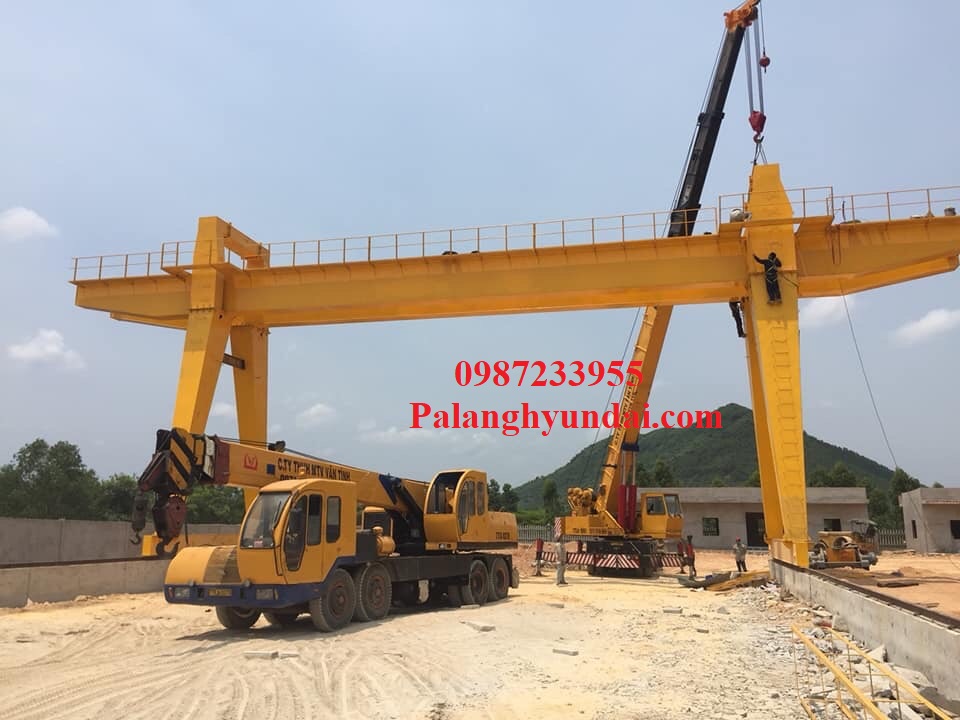

Gia công, lắp đặt cổng trục dầm đôi 35 tấn, chiều cao nâng 12m, khẩu độ 22 mét, chạy doc 60 mét được lắp đặt ở Bình Thuận, bảo hành 12 tháng
CỔNG TRỤC DẦM ĐÔI 35 TẤN
CỔNG TRỤC DẦM ĐÔI 35 TẤN

Mã sp: CỔNG TRỤC DẦM ĐÔI 35 TẤN

Mẫu CỔNG TRỤC DẦM ĐÔI 35 TẤN

CỔNG TRỤC DẦM ĐÔI 35 TẤN

Mã sp: CỔNG TRỤC DẦM ĐÔI 35 TẤN

CỔNG TRỤC DẦM ĐÔI 35 TẤN

Mã sp: CỔNG TRỤC DẦM ĐÔI 35 TẤN

CỔNG TRỤC DẦM ĐÔI 35 TẤN

Mã sp: CỔNG TRỤC DẦM ĐÔI 35 TẤN

CỔNG TRỤC DẦM ĐÔI 35 TẤN

Mã sp: CỔNG TRỤC DẦM ĐÔI 35 TẤN

CỔNG TRỤC DẦM ĐÔI 35 TẤN

Mã sp: CỔNG TRỤC DẦM ĐÔI 35 TẤN

Chi tiết sản phẩm

Thông số kỹ thuật sản phẩm

 1. Palang cáp điện dầm đôi

 - Mã hiệu

 : H35D-12

 - Tải trọng nâng móc

 : 35 tấn

 - Chiều cao nâng móc

 : 6 mét hoặc 12 mét

 - Tốc độ nâng hạ móc

 : 4 m/phút

 - Công suất động cơ nâng

 :33 kw

 - Tốc độ di chuyển xe con

 : 8,3 hoặc12,5 m/phút

 - Động cơ di chuyển xe con

 : 1,5kwx6P hoặc 2,2kw x 4P

 - Nguồn điện động lực

 : AC 380V, 3 pha, 50Hz

 - Điện áp điều khiển

 : 110V

 - Tay bấm điều khiển

 : Loại 6 nút + 1 nút dừng khẩn

- Thiết bị bảo vệ quá tải

: Bao gồm

- Thiết bị giới hạn hành trình nâng hạ

: Bao gồm

- Thiết bị giới hạn hành trình di chuyển xe con, cầu trục

: Bao gồm

 Thiết bị đồng bộ, mới 100%

 2. Hệ thống di chuyển cổng trục

 - Tốc độ di chuyển cổng trục

 : ~ 20 m/phút (biến tần)

 - Động cơ liền giảm tốc

 : Model A

 - Công suất

 : 4 x 2,2 kw

 - Phanh hãm

 : Phanh đĩa điện từ

 Kết cấu thép dầm biên của cổng trục: 02 dầm biên / 01 cổng trục

 - Bao gồm: Khung dầm, cụm bánh xe, bộ truyền, phụ kiện,…

 3. Hệ thống cấp điện động lực, điều khiển và thiết bị an toàn

 - Hệ cấp điện cho pa lăng: suốt khẩu độ cổng trục, loại cáp mềm dẹt - máng C, dạng sâu đo, bao gồm tất cả các phụ kiện như: trolley treo cáp, nối máng.

 - Tủ điện điều khiển và biến tần cho các cơ cấu di chuyển cổng trục, Sử dụng các linh kiện chất lượng cao của, Schneider - Telemecanique, LS, Việt Nam,…

 - Hệ cấp điện dọc cho chiều dài đường chạy, dùng ru lô cuốn cáp kiểu đối trọng hoặc động cơ điện. Thiết bị đồng bộ.

 - Bộ thiết bị giới hạn hành trình cho pa lăng trên dầm chính, cổng trục dọc đường chạy, còi hú, đèn nháy an toàn.

 - Hệ thống ray di chuyển cổng trục, loại ray 30 x 40mm  x 2 bên, hàn trực tiếp lên nền nhà xưởng hoặc ray P24 gắn lên móng ray có sẵn.

 4. Kết cấu thép dầm chính, chân cổng, lan can, sàn thao tác..v.v.

 - Loại dầm

 : Dầm đôi, dạng hộp tổ hợp

 - Tải trọng thiết kế

 : 35 tấn

 - Khẩu độ (LK)

 : tối đa đến 40 m

 - Độ võng thiết kế

 : <1/750xLk hoặc 1/1000 x Lk

 - Các phụ kiện đồng bộ khác

 : Bao gồm

 Sơn phủ bề mặt kết cấu

 : 01 lớp chống gỉ,
   02 lớp sơn màu vàng V-02

5. Vận chuyển, lắp dựng, kiểm định và cấp phép sử dụng

 - Vận chuyển thiết bị

 : Tới chân công trình

 - Lắp dựng thiết bị cung cấp

 : Hoàn thiện thiết bị

 - Kiểm định an toàn

 : Bao gồm

 - Cấp phép sử dụng

 : Bao gồm

 - Hướng dẫn sử dụng

 : Bao gồm

 - Bàn giao thiết bị

 : Bao gồm

 Để được tư vấn thiết kế lắp đặt Cổng trục xin vui lòng liên hệ trực tiếp số Hotline 0987.233.955 hoặc gửi yêu cầu qua mail palanghyundai@gmail.com chúng tôi sẽ liện hệ sớm nhất đến quý khách hàng.
