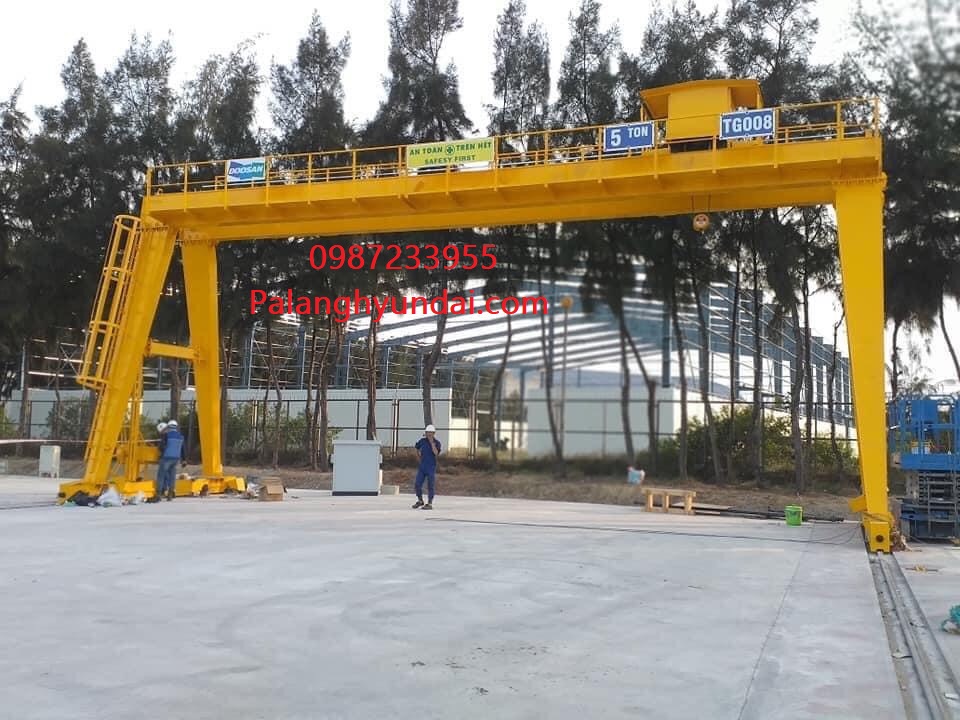

CỔNG TRỤC DẦM ĐÔI 5 TẤN

 1. Palang cáp điện dầm đôi

 - Mã hiệu

 : H5D-12

 - Tải trọng nâng móc

 : 5 tấn

 - Chiều cao nâng móc

 : hoặc 12 mét

 - Tốc độ nâng hạ móc

 : 4.7 m/phút

 - Công suất động cơ nâng

 : 5.5 kw

 - Tốc độ di chuyển xe con

 : 20m/phút

 - Động cơ di chuyển xe con

 : 0.75kw x 4P

 - Nguồn điện động lực

 : AC 380V, 3 pha, 50Hz

 - Điện áp điều khiển

 : 110V

 - Tay bấm điều khiển

 : Loại 6 nút + 1 nút dừng khẩn

- Thiết bị bảo vệ quá tải

: Bao gồm

- Thiết bị giới hạn hành trình nâng hạ

: Bao gồm

- Thiết bị giới hạn hành trình di chuyển xe con, cầu trục

: Bao gồm

- Thiết bị đồng bộ, mới 100%

 2. Hệ thống di chuyển cổng trục

 - Tốc độ di chuyển cổng trục

 : ~ 20 m/phút (biến tần)

 - Động cơ liền giảm tốc

 : Model A

 - Công suất

 : 1.5 kw

 - Phanh hãm

 : Phanh đĩa điện từ

 Kết cấu thép dầm biên của cổng trục: 02 dầm biên / 01 cổng trục

 - Bao gồm: Khung dầm, cụm bánh xe, bộ truyền, phụ kiện,…

 3. Hệ thống cấp điện động lực, điều khiển và thiết bị an toàn

 - Hệ cấp điện cho pa lăng: suốt khẩu độ cổng trục, loại cáp mềm dẹt - máng C, dạng sâu đo, bao gồm tất cả các phụ kiện như: trolley treo cáp, nối máng.

 - Tủ điện điều khiển và biến tần cho các cơ cấu di chuyển cổng trục, Sử dụng các linh kiện chất lượng cao của, Schneider - Telemecanique, LS, Việt Nam,…

 - Hệ cấp điện dọc cho chiều dài đường chạy, dùng ru lô cuốn cáp kiểu đối trọng hoặc động cơ điện. Thiết bị đồng bộ.

 - Bộ thiết bị giới hạn hành trình cho pa lăng trên dầm chính, cổng trục dọc đường chạy, còi hú, đèn nháy an toàn.

 - Hệ thống ray di chuyển cổng trục, loại ray 30 x 40mm  x 2 bên, hàn trực tiếp lên nền nhà xưởng hoặc ray P18 gắn lên móng ray có sẵn.

 4. Kết cấu thép dầm chính, chân cổng, lan can, sàn thao tác...

 - Loại dầm

 : Dầm đôi, dạng hộp tổ hợp

 - Tải trọng thiết kế

 : 5 tấn

 - Khẩu độ (LK)

 : tối đa đến 40 m

 - Độ võng thiết kế

 : <1/750xLk hoặc 1/1000 x Lk

 - Các phụ kiện đồng bộ khác

 : Bao gồm

 Sơn phủ bề mặt kết cấu

 : 01 lớp chống gỉ,
   02 lớp sơn màu vàng V-02

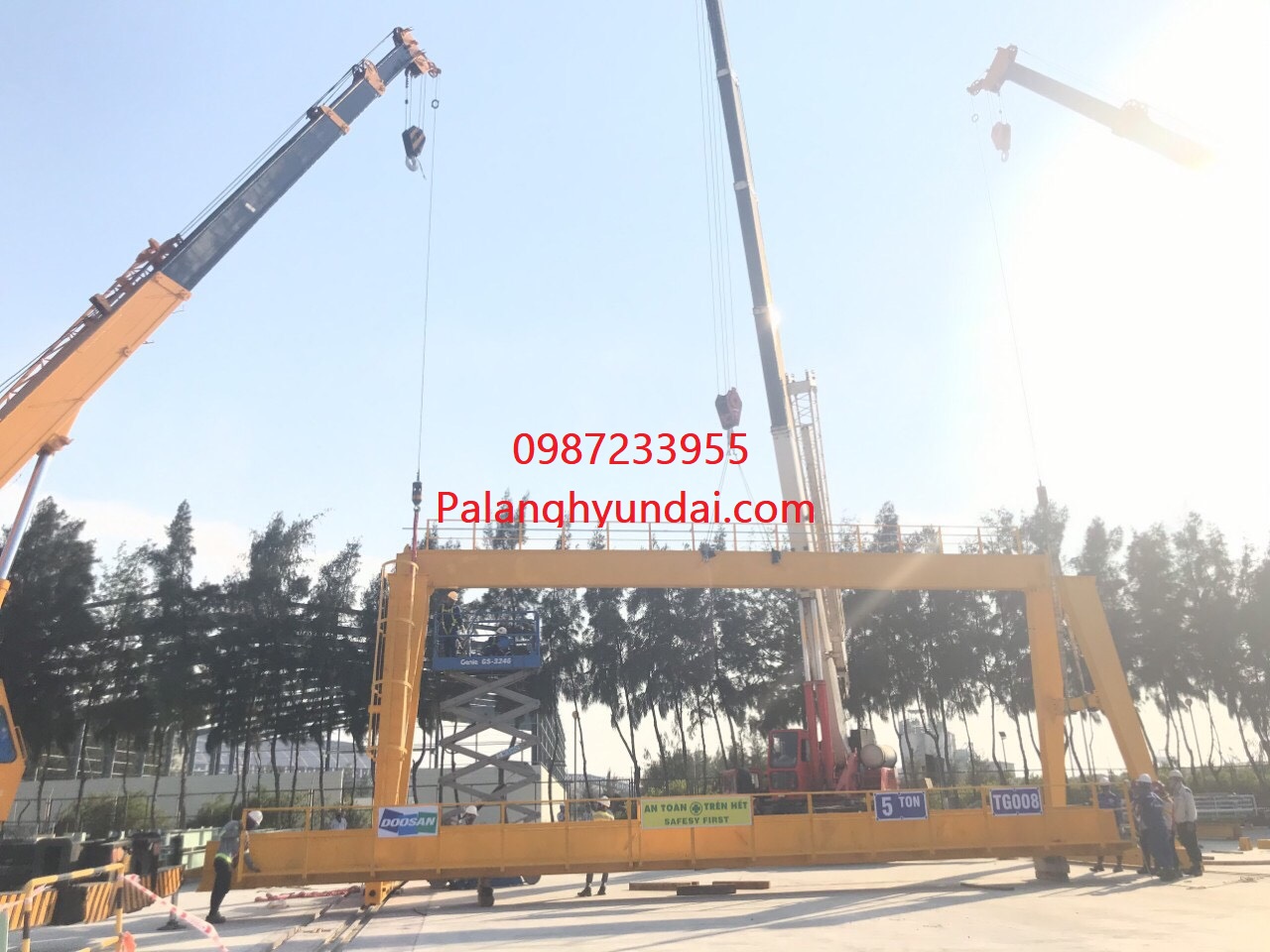

5. Vận chuyển, lắp dựng, kiểm định và cấp phép sử dụng

 - Vận chuyển thiết bị

 : Tới chân công trình

 - Lắp dựng thiết bị cung cấp

 : Hoàn thiện thiết bị

 - Kiểm định an toàn

 : Bao gồm

 - Cấp phép sử dụng

 : Bao gồm

 - Hướng dẫn sử dụng

 : Bao gồm

 - Bàn giao thiết bị

 : Bao gồm
